Радиостанция "Alan-100+"

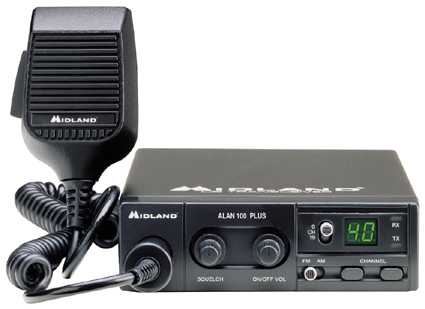

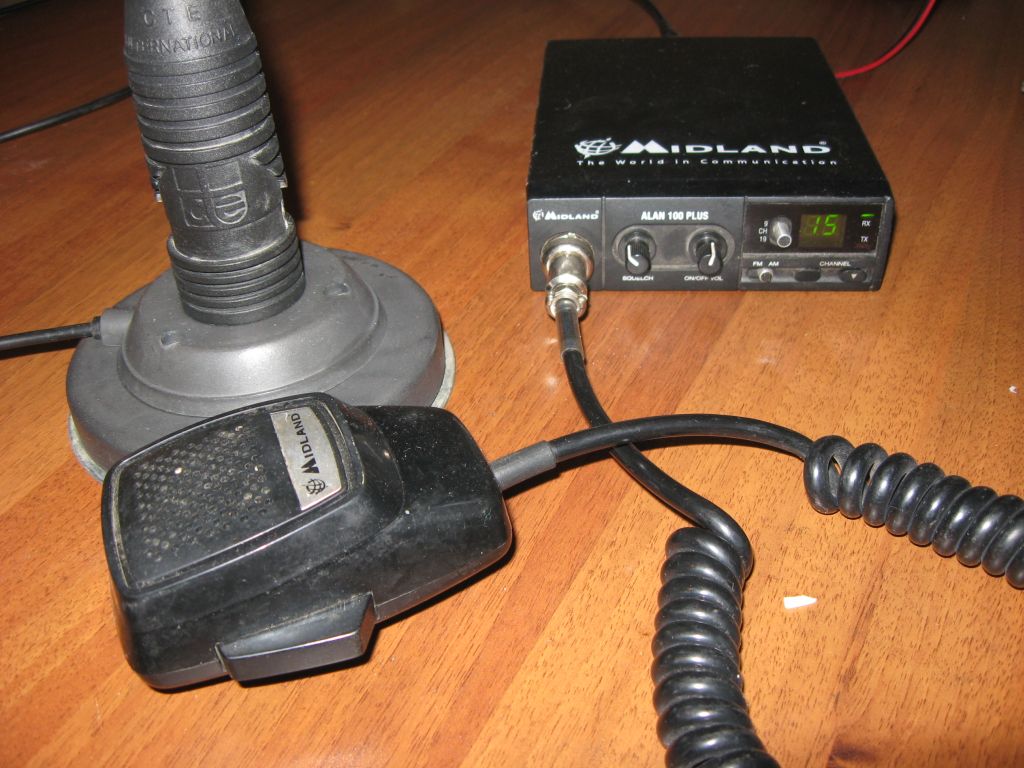

Автомобильный АМ/ЧМ трансивер CB-диапазона Alan-100 plus

Технические характеристики:

• Диапазон: 26.965 - 27.405 MHz; (40 каналов)
• Рижимы работ: AM/FM
• Формирование сетки частот: синтезатор частоты с ФАПЧ
• Допустимое отклонение частоты: 0.0002 %
• Стабильность частоты: 0.0005 %
• Модуляция: AM/FM/USB/LSB/CW
• Импеданс антенны: 50 Ом (разъем SO 239)
• Габариты:  31 х 190 х 120 мм;
• Масса: 1.0 кг

Приемник:

• Чувствительность: 0.5 мкВ (при отношении сигнал-шум 10 дБ)
• Промежуточные частоты: 1 ПЧ: 10.695 МГц, 2 ПЧ: 455 кГц
• Шумоподавление: регулируемое с макс. порогом 1мВ
• Диапазон выходных частот: 300 – 3000 Гц ±3дБ
• Выходная мощность: не более 3 Вт на нагрузку 8 ом

Передатчик:

• Выходная мощность: 4.5 Вт (AM/FM)
• Модуляция: 90/100 % (AM); 1.5 кГц (FM)
• Подавление побочных излучений: в пределах нормы
• Микрофон: электретный
• Питание: ±13.8 В; потребляемый ток 0.9 А (max.)
• Диапазон рабочих температур: -10 ... +50°C

Присутствуют разъём для подключения внешнего громкоговорителя и шестиконтактный микрофонный разъём.

Питание радиостанции Alan 100 может осуществляться от прикуривателя.

Файлы:

1. Схема электрическая принципиальная (165 Kb)
2. Инструкция по эксплуатации (5 Kb)
3. Сетка частот радиостанций Си-Би - диапазона
