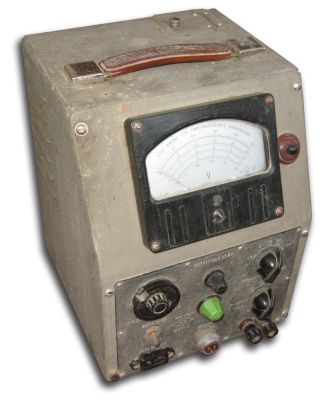

Вольтметр ламповый универсальный ВЛУ-2

Государственный союзный завод, выпуск с 1957 года.

Альбом фотогалереи: http://oldradio.su/main.php?g2_itemId=43960

Переносной многопредельный прибор Вольтметр Ламповый Универсальный ВЛУ-2 (с делителями ДНС-8, ДНЕ-7 и ДНЕ-6) предназначен для измерения постоянного и переменного напряжения.

Прибор рассчитан для применения в условиях лабораторий, заводских цехов и ремонтных мастерских.

Основные технические характеристики:

• Пределы измеряемых напряжений - от 0,1 до 150 в.
• Пределы измерения - 0-1,5-5-15-50-150 в.
• Частотный диапазон - от 20 Гц до 400 МГц
• Активное входное сопротивление на частоте до 50 Гц - 10 МОм, на частоте выше 100 МГц - не ниже 50 кОм.
• Основная погрешность прибора - 2,5%
• Питание - сеть переменного тока 110, 127 или 220 в (50 Гц)
• Потребляемая можность - 65 Вт

 Пределы измерения прибора могут быть расширены при применении делителей, придаваемых к вольтметру:

• ДНС-8 - до 5000 в.
• ДНЕ-7 - до 5000 в. (от 20 Гц до 5 кГц)
• ДНЕ-6 - до 5000 в (от 5 кГц до 30 МГц)

Литература:

1. Осипов, К. Д., В. В. Пасынков. Справочник по радиоизмерительным приборам. Том 1 (стр. 63)
2. Описание и инструкция по эксплуатации, 1958 год.
